اجزای جرثقیل سقفی

جرثقیل سقفی

جرثقیل سقفی یکی از انواع جرثقیل است که برای جابجایی بار در سوله و سالن های بزرگ به صورت دائم نصب می شود. جرثقیل در مدل های مختلفی مانند یک پل و دو پل ساخته شده و در جهت های گوناگون حرکت می کند.

جرثقیل سقفی از قسمت های مختلفی تشکیل شده است که در هماهنگی با هم به جابجایی بار مشغول می شوند. در ذیل تمامی این قطعات را به همراه عکس شرح می دهیم.

در ادامه انواع آن و ساخت و کاربری های مختلف را مورد بررسی قرار داده تا با داشتن اطلاعات کامل در انتخاب نوع مناسب دچار مشکل نشوید.

کاربردهای جرثقیل سقفی

جرثقیل سقفی در انواع مختلفی طراحی و ساخته می شوند. قطعات مختلفی را می توان بر روی آن طراحی و نصب کرد تا کارآیی آن را بهبود ببخشد. چند تا از کاربرد های این وسیله عبارت اند از:

بارگیری و تخلیه وسایل سنگین از کامیون و وسایل حمل و نقل بار
جابجایی مواد در اطراف یک نقطه و سوله با کارآیی بسیار بیشتر از وسایلی مانند یدک کش یا نیروی انسانی
بیرون کشیدن مهره و میخ از ماشین های پرس که در کارخانه استفاده می شود.
تغذیه دستگاه ها بوسیله مواد اولیه در مراکز تولیدی و سوله
جابجایی قطعات به شکل صحیح و کنترل شده در خطوط مونتاژ
جابجایی کانتینر ها در اطراف کشتی ها و مراکز حمل و نقل
انتقال وسایل سنگین در سوله انبار

استفاده از جرثقیل چه مزایایی دارد

علاوه بر ساده کردن مواردی که در کاربرد های جرثقیل سقفی برای ساده تر شدن کار ذکر شد مواردی که ذکر شد این ماشین برای مجموعه های بزرگ دو مزیت بزرگ دارد که آنها را به سمت استفاده از این وسیله می برد.

افزایش بهره وری: کارآیی جرثقیل های سقفی به نسبت استفاده از گروهی از کارگران یا موتور بکسل برای بلند کردن و جابجایی وسایل چندین برابر سریعتر است. تصور کنید که یک انبار، آسیاب، کارخانه و سوله میتواند با کمک این وسیله برای خودکار کردن بلند نمودن اجسام و انتقال و تخلیه آن میتواند روند کار خود را ساده و سریع تر کند.
ایمنی: یکی دیگر از مزایای نصب جرثقیل سقفی در یک کارخانه تولیدی، خط مونتاژ یا انبار افزایش امنیت است. جرثقیل ها می توانند برای بلند کردن و جابجایی مواد در محیط های آلوده و سخت استفاده شوند. همچنین برای بلند کردن مواد خورنده و خطرناک مانند فلزات داغ و مواد شیمیایی و سنگین به کمک مجموعه ها می آیند. در یک ایستگاه کاری کارگران می توانند اجسام سنگین را کنترل شده و بدون آسیب دیدن خودشان یا وسایل مورد انتقال جابجا کنند.

مزایای دیگر استفاده از سیستم جرثقیل سقفی شامل موارد زیر است:

کاهش حوادث غیر مترقبه در محل کار و سوله
کاهش آسیب رسیدن به محصول و مواد و وسایل جابجا شونده
بهبود یافتن سیستم گردش کار
هزینه کمتر
کاهش خطرات زیست محیطی که بر اثر حمل نا صحیح بوجود می آید.

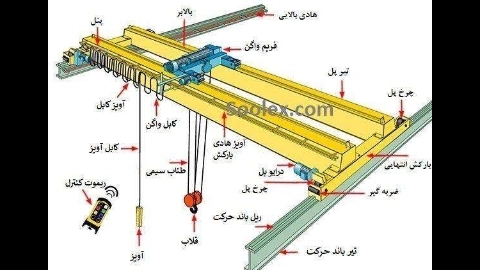

اجزای جرثقیل سقفی

یک جرثقیل سقفی از قطعات متعددی تشکیل شده است تا در نهایت جابجایی اقلام را بتواند به شکل بهینه برای ما انجام دهد. در ادامه این قطعات را به همراه تصویر و تاثیر آنها بر عملکرد جرثقیل سقفی برای شما شرح می دهیم.

قلاب Hook: بار برداشته شده با استفاده از قلابی به بالابر متصل می شود بلند می شود.
بالابر Hoist: چیزی است که سبب بلند کردن و نگهداشتن، بالا بردن و پایین آوردن را با کمک سیم و زنجیر و طناب انجام می دهد. بلند کننده می تواند به صورت دستی ( با دست )، بوسیله برق یا هوای فشرده ( پنوماتیک ) قدرت بگیرد.
واگن Trolley: واگن برقی وظیفه پشتیبانی از بالابر را دارد. این وسیله به شکل افقی در امتداد پل جرثقیل حرکت می کند. برای در موقعیت قرار دادن قلاب و بالابر قبل از بلند کردن یا پایین آمدن بار استفاده می شود. این وسیله در دو حالت تنظیم می شود.
حرکت پایین Under Running: چرخ های واگن روی پایین فلنج تیر جرثقیل حرکت می کند.
حرکت بالا Top Running: چرخ های واگن بر روی ریل فیکس شده روی تیر جرثقیل حرکت می کند. این سیستم بیشتر در تردد دوتایی دیده می شود.
پل Bridge: تیر باربرکه طول و عرض ساختمان را طی می کند. این قطعه جزو ساختار اولیه جرثقیل سقفی بوده و که ریل ها را به هم متصل می کند. بالابر را به جلو و عقب با استفاده از واگن انجام می دهد. یک پل را می توان از یک یا دو تیر ساخت که به عنوان یک پل و دو پل شناخته می شود. تیر ها می توانند با استیل نورد شده ساخته شوند یا می توان با جوش دادن تیر ها به جعبه فولادی ساخته شود.
باند حرکت Runway: مسیری که پل جرثقیل برای انتقال به بالا و پایین استفاده می شود. این قسمت بخشی از ساختمان است. به ازای هر جرثقیل سقفی دو عدد Runway موجود است.
ریل باند حرکت RUNWAY RAIL OR TRACKS: ریل که توسط ران وی پشتیبانی می شود جایی است که جرثقیل حرکت می کند. جرثقیل های پر قدرت معمولا روی ریل های ASCE حرکت می کند. جرثقیل های پایه زمینی میتوانند از یک ریل روی زمین استفاده کنند و جرثقیل روی آن حرکت کند.
بارکش انتهایی End Trucks: این قطعات در انتهای پل ها قرار دارند، پل را به بالا و پایین ران وی حرکت می دهند. این قطعات از چند چرخ برای حرکت روی مسیر حرکت استفاده می کنند. هر بارکش با توجه به نوع جرثقیل می تواند ۲، ۴ یا ۸ چرخ داشته باشد.
ضربه گیر Bumpers: طراحی ضربه گیر ها به گونه ای است که انرژی جرثقیل را جذب و ضربه را کاهش دهند. جرثقیل به شکل کنترل شده حرکت کرده و رمانی که به انتهای مسیر برسد نیروی آن را به حداقل می رساند. ضربه گیر می تواند به پل، واگن برقی یا استاپ مسیر حرکت متصل شود.
کنترل Controls: کنترل به صورت یک صفحه روی جرثقیل یا بالابر نصب می شوند و ریموت کنترل راه دور یا آویزی به اپراتور اجازه می دهد جرثقیل را کنترل کند. کنترل ها موتور بالابر و حرکت جرثقیل را فرمان دهی می کنند. کنترل ها به طور معمول در یک صفحه روی جرثقیل یا بالابر نصب می شوند و کنسول رادیویی آویز یا از راه دور به اپراتور اجازه می دهد تا جرثقیل را اجرا کند. کنترل ها می توانند از دستگاه های با فرانس متغیر VFD استفاده کرده و سرعت و هدایت را دقیق را کنترل نمایند.
برق رسانی ELECTRIFICATION: نوار های هادی عایق و ایزوله با سیستم festoon (کابل های مسطح) نیرو را از ساختمان به جرثقیل منتقل می کنند.
